世达科技质量篇—毫欧电阻材料
发布时间:2017-08-11  浏览次数:8次

  现在的产品质量竞争,除了公司生产流程中的品控非常重要以外,原材料的品控也同样重要,为了能让我们的客户对我们的产品质量有更多的了解,我们会在公司网站逐一介绍我们的产品原材料,和分析不同原材料对于产品质量之间的关系。今天就介绍我们无感毫欧电阻(采样电阻)的材料的关键组成部分的材料。

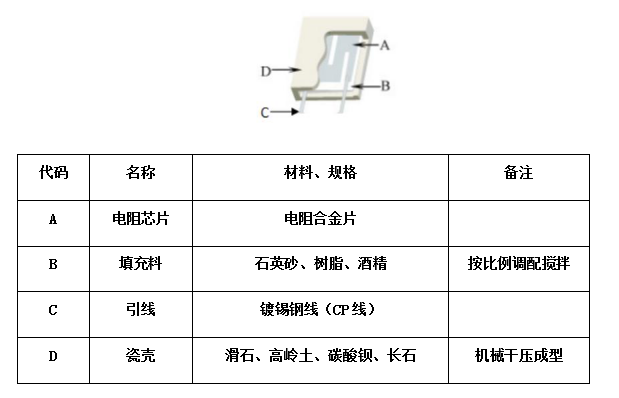

  如上图所示,毫欧的电阻的组成部分主要为3个部分,即:瓷壳,石英砂(填充),电阻合金片,瓷壳我们已经在其他文章有独立的介绍,这里就单独介绍电阻芯片。

  毫欧水泥电阻的特点主要是,阻值小,精度要求高(1%)。众所周知,电阻在工作中会有发热、温度升高的特性,而温度升高势必影响电阻值的变化。我们毫欧电阻的主要要求技术就是,阻值小,精度高。这样就会带来一个很关键的问题,即:我们要选用一种,阻值稳定,温飘(ppm/℃)非常小的金属材料。

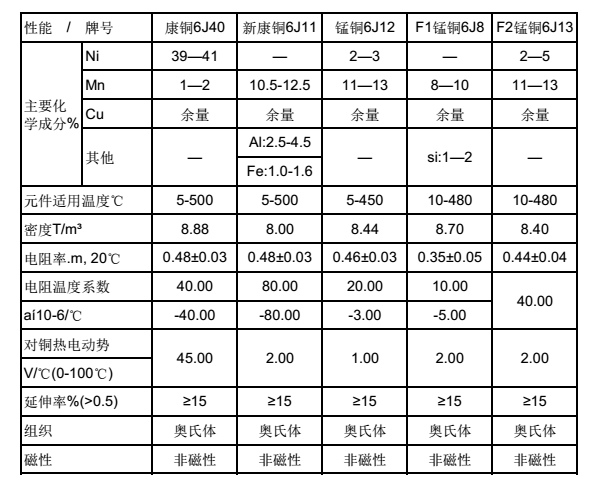

  对比现有的材料科学中的各种金属材料,和我们的技术要求,发现锰铜(康铜)的特性非常适合应用于毫欧电阻合金片。

  锰铜:就是锰和铜的合金。康铜:就是镍、锰、铜的合金。

  这两种材料应用到电阻中各有不同的优缺点,这里就影响电阻质量的几个方面进行比较:1.工作温度:锰铜的工作温度范围为≤100℃,康铜的工作温度范围为≤400℃,康铜工作温度范围更大。2.温飘(PPM/℃):锰铜在20℃-80℃的PPM/℃为0-20,康铜在20℃-400℃的PPM/℃为0-40。大家可能对这个系数值没有概念,我就举个锰铜例子说明一下,锰铜在20℃-80℃的PPM/℃为0-20,就是说,锰铜在工作温度从20℃-80℃升高过程中,温度系数是变化的,温度系数从该开始的0逐渐到了40,我们取中间值20,计算一下阻值在20℃为100R锰铜丝工作温度为80℃时候的阻值,公式为:现在阻值+变化阻值(现有阻值*变化温度*温度系数中间值),即为:100+(100*60*20/1000000)=100.12R,按照这个计算,锰铜丝在温度升高到80℃,阻值在升高了0.12%,这个精度是非常高的。在来计算康铜的温度升高到80℃的时候,我们已经知道康铜的温度系数是锰铜的一倍,那么康铜在80℃的时候,阻值为100.24R,阻值升高了0.24%,这个是升高60℃后的系数。我们再计算康铜在温度升高到400℃的时候是什么情况,同样设定20℃有一段100R阻值的康铜丝,在400℃时的阻值是多少,100+(100*380*40/1000000)=101.52 阻值精度为1.52%。3、使用寿命:锰铜和康铜相比较,康铜的耐腐蚀,高温不变形,耐高压的性能更好。4、价格:由于康铜含有镍金属,相比较康铜的价格要高出很多。


  因此我们公司在选择材料的时候要考虑到客户对产品的参数要求和实际使用的工作环境,如:电感率,工作温度范围,阻值精度,电阻工作环境......等等,来考虑材料的选择。

     以上技术信息为世达电子内部文件,仅供学习和参考,不做为实际生产指导标准,请您留意!
