产品介绍：功率大，尺寸小，高精度.
标准无感应绕线电阻.
高稳定，强架构.
304不锈钢接线端子
汽车级产品标准

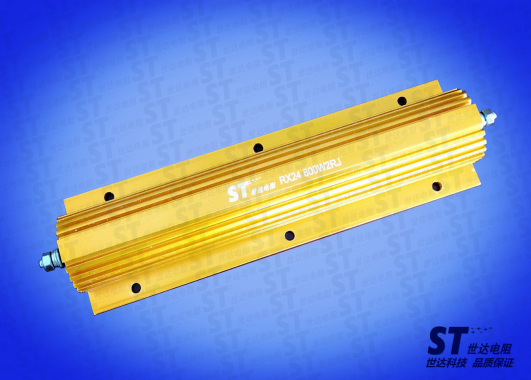

.png)

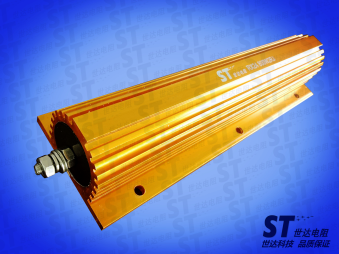

.png)
深圳市世达电子科技有限公司
Specification For Approval
黄色铝壳电阻规格承认书
客户名称（ Client）：
产品名称（Products Name）：黄色铝壳电阻
产品规格型号（Part No.）： RX24-800W
|
客户确认Customer Confirmation |
||
|
部门（Dep.） |
签名（Signature） |
日期（Date） |
|
|
|
|
|
|
|
|
|
|
|
|
深圳市世达电子科技有限公司
Shenzhen Sida Electronic Technology Co., LTD
地址：深圳市龙华新区大浪社区威灵达工业园B栋1楼
TEL:86-755-86103208 Http:www.szghxk.com
|
物料名称 |
铝壳电阻（梯形） |
料号 |
RXLG |
规格 |
|||||||||
|
供应商 |
样品数 |
|
附件 |
|
|||||||||
|
认可目的 |
□新机种材料 □工程变更 □材料代用材料 □开发新的供应商 ■其它 |
||||||||||||
|
使用机型 |
|
||||||||||||
|
测试条件 |
测试温度25±5℃。尺寸测试的仪器为精度不低于0.02mm游标卡尺 |
||||||||||||
|
项目 |
检测项目 |
规格值 |
检测值 |
||||||||||
|
NO.1 |
NO.2 |
NO.3 |
NO.4 |
NO.5 |
|||||||||
|
1 |
结构尺寸(mm) |
250*73*45 |
√ |
|
|
|
|
||||||
|
|
|
|
|
|
|
||||||||
|
2 |
安装脚中心距尺寸(mm) |
见图 |
√ |
|
|
|
|
||||||
|
|
|
|
|
|
|
||||||||
|
3 |
外观 |
无污染、无损坏、标志清晰、无氧化 |
|
|
|
|
|
||||||
|
4 |
品牌及标识 |
相符 |
相符 |
相符 |
相符 |
相符 |
|||||||
|
5 |
功率 |
800W |
√ |
|
|
|
|
||||||
|
6 |
阻值及误差 |
可选±5%或者±1% |
√ |
|
|
|
|
||||||
|
7 |
短时间过负荷 |
±(2%R0+0.05Ω)，5倍额定功率，5秒 |
√ |
|
|
|
|
||||||
|
√ |
|
|
|
|
|||||||||
|
8 |
电阻温度系数 |
R1:常温(T0)阻值 R2: 常温T0+100℃(T1)阻值 |
√ |
|
|
|
|
||||||
|
√ |
|
|
|
|
|||||||||
|
9 |
耐电压 |
2500V AC 60秒无击穿或飞弧交流有效值≤1mA |
√ |
|
|
|
|
||||||
|
10 |
可焊性 |
90%覆盖235±5℃ 2±0.5S |
√ |
|
|
|
|
||||||
|
11 |
绝缘电阻 |
≥1000MΩ 1000V DC |
√ |
|
|
|
|
||||||
|
12 |
引出线强度 |
△R≤(1%R－0.05Ω)40N |
√ |
|
|
|
|
||||||
|
13 |
负荷寿命 |
△R≤(1%R－0.1Ω)70℃额定负荷,1.5小时ON0.5小时OFF 1000小时 |
√ |
|
|
|
|
||||||
|
14 |
不燃性 |
电阻不发生燃烧现象，按1-6倍额定功率5分钟或电阻开路为止 |
√ |
|
|
|
|
||||||
|
15 |
温升 |
≤450℃ 额定功率≤1小时 |
√ |
|
|
|
|
||||||
|
16 |
|
其它 |
|
|
|
|
|
||||||
|
17 |
|
|
|
|
|
|
|
||||||
|
备注 |
其它阻值和以上参数一致 |
||||||||||||
|
结论 |
□准许认可 □不予认可 □有条件认可 |
||||||||||||
|
是否必须再送样品 □要 □不要 |
|||||||||||||
规格标识：
RX 24 800W R J
绕线型电阻 铝外壳 功率 阻值单位：欧姆 精度：J为5%
安装尺寸：
■外形尺寸:Dimensions
|
型号 |
25℃下额定功率(W) (带散热板) |
外形尺寸(mm) |
||||||||
|
电阻体 |
||||||||||
|
A±1 |
B±1 |
C±1 |
D±1 |
K±0.5 |
H±1 |
M±0.5 |
G±1 |
|
||
|
RX24 |
800W |
250 |
73 |
45 |
46 |
5 |
21 |
100 |
58 |
|
.png)
可变设计（有订量要求）:
1.铝外壳尺寸
2.引出端材质，尺寸，形状，接口
3.安装孔的孔径和孔距
4.阻值精度的选择
世达科技的产品质量特性：
1.产品的功率余量设计达到120%，具有更好的过载能力，产品更稳定。
2.采用工业型6063铝材，比普通产品更厚，散热更快，避免了因为电阻温度过高而出现工作参数的变化。
3.电阻丝采用进口合金产品，阻丝不易熔断和开路，使用寿命更长。
4.极其严格的全检品控，保证产品的零缺陷，零次品。
.jpg)
功率过载：
.png)
以上技术信息为世达电子内部文件，仅供学习和参考，不做为实际生产指导标准，敬请留意！
