功率大，尺寸小，高精度.
标准无感应绕线电阻.
高稳定，强架构.
通用规格
.png)
安装尺寸：

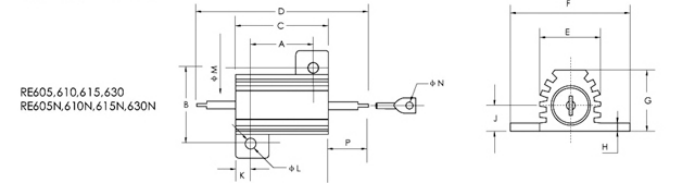

外形尺寸:Dimensions
|
型号 |
25℃下额定功率(W) (带散热板) |
外形尺寸(mm) |
阻值 |
||
|
电阻体 |
|||||
|
长 |
宽 |
高 |
|||
|
RX24 |
10W |
20 |
11 |
10.5 |
1R |
|
TYPE |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
|
10W |
13.4 |
16.8 |
20 |
41.5 |
11 |
22.5 |
10.5 |
1.9 |
5 |
3.3 |
3 |
2.5 |
1.6 |
10.7 |
.png)
|
物料名称 |
铝壳电阻 |
料号 |
|
规格 |
RX24-10W |
||||||||
|
客户名称 |
|
样品数 |
|
附件 |
|
||||||||
|
认可目的 |
□新机种材料 □工程变更 □材料代用材料 □开发新的供应商 ■其它 |
||||||||||||
|
使用机型 |
|
||||||||||||
|
测试条件 |
测试温度25±5℃。尺寸测试的仪器为精度不低于0.02mm游标卡尺 |
||||||||||||
|
项目 |
检测项目 |
规格值 |
检测值 |
||||||||||
|
NO.1 |
NO.2 |
NO.3 |
NO.4 |
NO.5 |
|||||||||
|
1 |
结构尺寸(mm) |
20*11*10.5 |
√ |
|
|
|
|
||||||
|
|
|
|
|
|
|
||||||||
|
2 |
安装脚中心距尺寸(mm) |
|
√ |
|
|
|
|
||||||
|
|
|
|
|
|
|
||||||||
|
3 |
外观 |
无污染、无损坏、标志清晰、无氧化 |
|
|
|
|
|
||||||
|
4 |
品牌及标识 |
世达 RX24-10W |
相符 |
相符 |
相符 |
相符 |
相符 |
||||||
|
5 |
功率 |
10W |
√ |
|
|
|
|
||||||
|
6 |
误差 |
±5% ±1% |
√ |
|
|
|
|
||||||
|
7 |
过载 |
5PR 5S △R≤(1%R+0.05Ω) |
√ |
|
|
|
|
||||||
|
√ |
|
|
|
|
|||||||||
|
8 |
温度变化 |
-55℃～+155℃ 5次循环 △R≤(1%R+0.05Ω) |
√ |
|
|
|
|
||||||
|
√ |
|
|
|
|
|||||||||
|
9 |
耐电压 |
3000V 无击穿或飞弧交流有效值 |
√ |
|
|
|
|
||||||
|
10 |
可焊性 |
235±5℃ 2±0.5S 焊料湿润并能自由流动 |
√ |
|
|
|
|
||||||
|
11 |
耐焊接热 |
△R≤(1%R+0.05Ω)350±5%℃ 3.5±1S |
√ |
|
|
|
|
||||||
|
12 |
引出线强度 |
△R≤(1%R+0.05Ω) 40N |
√ |
|
|
|
|
||||||
|
13 |
冲击 |
△R≤(1%R+0.05Ω) |
√ |
|
|
|
|
||||||
|
14 |
振动 |
10～50Hz, 10g 6h △R≤(1%R+0.05Ω) |
√ |
|
|
|
|
||||||
|
15 |
室温耐久性 |
室温PR, 加额定功率1000h △R≤(1%R+0.05Ω) |
√ |
|
|
|
|
||||||
|
16 |
其它 |
供应方应确保其他承认书中未测试的性能 |
|
|
|
|
|
||||||
|
17 |
免责 |
该参数仅供参考，不作为合同效力 |
|
|
|
|
|
||||||
|
备注 |
其它阻值和以上参数一致 |
||||||||||||
|
结论 |
□准许认可 □不予认可 □有条件认可 |
||||||||||||
|
是否必须再送样品 □要 □不要 |
|||||||||||||
可变设计（有订量要求）:
1.铝外壳尺寸
2.引出端材质，尺寸，形状，接口
3.安装孔的孔径和孔距
4.阻值精度的选择
世达科技的产品质量特性：
1.产品的功率余量设计达到120%，具有更好的过载能力，产品更稳定。
2.采用工业型6063铝材，比普通产品更厚，散热更快，避免了因为电阻温度过高而出现工作参数的变化。
3.电阻丝采用进口合金产品，阻丝不易熔断和开路，使用寿命更长。
4.极其严格的全检品控，保证产品的零缺陷，零次品。
