电阻负载箱简单介绍
发布时间:2017-12-14  浏览次数:8次

   电阻负载箱主要用于电力、电信等部门及生产厂家的在线大功率UPS、逆变器、开关电源及柴油发电机组的性能检测、老化等场合。统一分段式功率投入,能耗式工作模式,强制风冷式散热,大大保证了恒功率放电的可靠性;内部散热元件采用干式电阻,强制风冷式散热。用新功耗元件自主知识产权生产,具有功率密度高,无红热现象,过热自动保护功能,在风机不转的情况下,也不会发生过热、烧损的情况,安全寿命长;整机采用模块化设计,操作简单,维护方便;可根据客户要求测试电压、电流等参数,为大功率交流电源设备提供了科学的检测手段。

   电阻负载箱 ( Resistance load box )分为:直流负载箱和交流负载箱
   一、主要功能:
   1.可根据性能参数、检测要求,设定调整放电功率。
   2.可设定放电时间:定时时间到自动关断负载。
   3.数字表显示电压、电流等参数值。
   4.整机采用新型功耗元件,具有过热自动阻断的保护功能。
   5.交流负载箱(柜)有各种规格,系列齐全。有纯阻性负载或阻性、感性、容性负载。
   6.具有并机功能。
   二、功能选择
   1.电阻负载柜[1]  :数字表显示:功率、电压、电流检测值。
   2.智能交流负载柜(LED):0.5级多功能数字专用仪表,检测并显示:交流电压、电流、有功功率、功率因数、频率。可通过RS485微机接口,实现与PC机通讯。
   3.智能交流负载柜(LCD):专用液晶仪表显示:交流电压、电流、有功功率、功率因数、电压频率;并有1-40次谐波分析。可通过RS485微机接口,与PC机实现通讯。
   三、电阻负载箱ACLT功能补充
   1. ABC三相感性电流值及ABC三相容性电流值直接分别独立显示于控制面板,交流谐振点症状直接显示于面板上。
   2. ACLT内置的阻性负载、感性负载及容性负载最小标准功率为0.01K,步进幅度0.01K,负荷功率连续可调,可精确模拟交流谐振发生及满足逆变器防孤岛保护功能检测需要。
   3. 阻性负载采用合金电阻元件,测试过程不会由于阻性负载元件发热而引起阻值热漂移。
   4. ACLT内置电感采用磁路式可控式的负载电感负载元件,满足220V/50Hz工况下0.01KVA功率调节要求,满足长时间加载测试过程电感阻抗功率不会发生变化。
   5. 电感负载采用低损耗元件,保证电感负载在标称工作电压下的电流谐波(THD)不超过2%,10K以上档位的电感元件内含阻性寄生量小于1%以下。
   6. 内置电容采用UL认证标准CBB电容器,满足220V/50Hz工况下0.01KVAR功率调节要求,满足长时间加载测试过程电容阻抗功率不会发生变化。
   7. ACLT 内置电容负载每一支路必须增加有防短路专用保护电路模块,避免电容器元件在测试过程发生短路烧毁主机。
   8. 内置电容负载元件内含的阻性及感性寄生量小于1%以下。
   9. ABC三相阻性负载、感性负载、容性负载的功率,可以分相独立控制及调节,满足三相电压不平衡条件下精确调节交流谐振点。
   可根据性能参数检测要求,可以通过操作面板或远程控制台设置相应的功率,任意组合、设定放电功率。

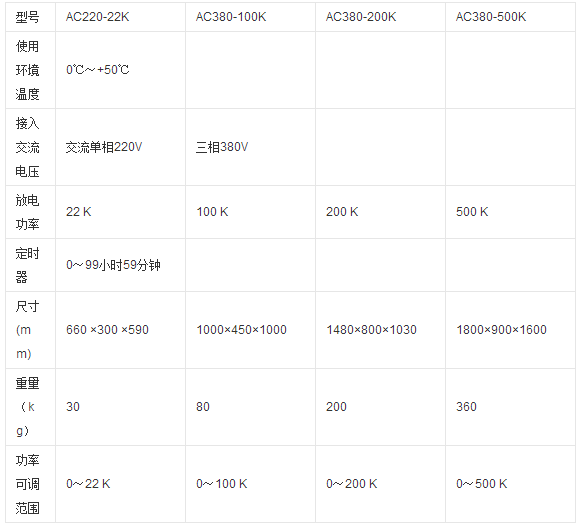

   四、技术参数:

     规格范围:电压 AC220V-400V ,功率 6kVA-1000kVA。
     五、深圳市世达负载箱
     深圳市世达电阻/电感/电容式自动负载柜专为UPS等大功率的交流电源设备的实验、老化、电参数性能测试、维护而开发的新型模拟负载。世达科技专业生产,可模拟纯阻性、感性、容性负载及混合负载的启动特性、稳定特性、瞬态特性及输出参数测试及工作过程。检测交流电源在接入不同负载时的性能。功率投入统一采用优化分段式,以适应不同负载及不同功率因数的需要。

    以上技术信息为世达电子内部文件,仅供学习和参考,不做为实际生产指导标准,敬您留意!
